Cables y conectores de sonido

Voy a enseñarte algunos de los más utilizados en sonido.

¿Sabes conectar tus aparatos entre ellos?

En sonido utilizamos diferentes tipos de cables y conectores en función del hardware que vayamos a conectar.

Tipos de cables en función de la señal que transmiten

Son muchos los cables y conectores de sonido así que los clasificaremos en tres apartados en función del tipo de señal que transmiten.

Cables y conectores de sonido

1. Cables de audio balanceados (TRS y XLR)

Estos cables se utilizan para transmitir señales de audio de manera balanceada, lo que ayuda a reducir la interferencia y el ruido.

Los cables con conector TRS (Tip-Ring-Sleeve) son comunes en equipos de audio profesional y se usan para conexiones como la salida de auriculares o la entrada de línea en interfaces de audio.

Los cables con conector XLR son utilizados comúnmente para micrófonos y equipos de audio de alta calidad.

2. Cables de audio no balanceados (TS) o “jack”

Estos cables se utilizan para conectar dispositivos de audio que no requieren protección contra interferencias electromagnéticas.

Los cables de instrumento con conector TS o “jack” se utilizan para conectar instrumentos musicales a amplificadores, efectos u otros dispositivos de audio. Utilizan conectores TS (Tip-Sleeve) y son comunes en guitarras eléctricas, bajos, teclados y otros instrumentos.

3. Cable de auriculares (TRS 3.5mm) o “minijack estéreo”

El cable de sonido minijack 3.5mm se utiliza en una amplia variedad de dispositivos, como teléfonos inteligentes, reproductores de música portátiles, computadoras, altavoces, auriculares, sistemas de audio para automóviles y muchos otros dispositivos electrónicos. Es especialmente popular debido a su tamaño compacto y versatilidad, lo que lo convierte en una opción conveniente para conectar dispositivos de audio en una amplia variedad de situaciones.

4. Cables RCA

Los cables RCA se utilizan para conectar equipos de audio y video, como reproductores de CD, grabadoras de cinta, televisores y sistemas de cine en casa. Los conectores RCA tienen una conexión de audio estéreo (rojo y blanco) y a menudo se utilizan para conectar componentes de audio en sistemas domésticos.

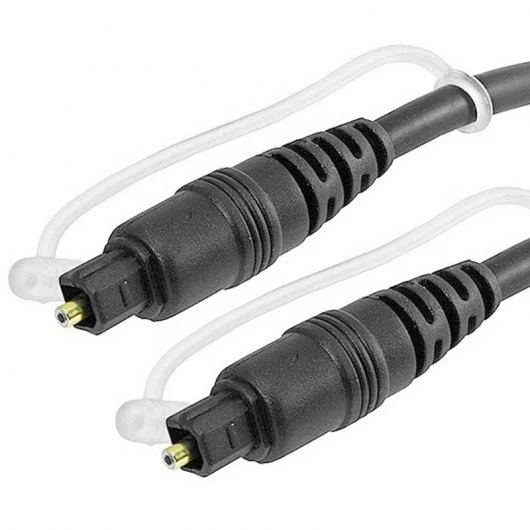

5. Cables ópticos (Toslink)

Los cables ópticos Toslink transmiten señales de audio digital mediante luz a través de una fibra óptica. Se utilizan comúnmente para conectar dispositivos de audio como reproductores de Blu-ray, consolas de juegos, televisores y receptores de audio/video.

Cables y conectores de datos utilizados en sonido.

Estos son algunos ejemplos de cables y conectores comunes utilizados para conectar dispositivos de sonido.

Es importante verificar la compatibilidad de los conectores y cables con tus dispositivos específicos antes de realizar una conexión para asegurarte de que puedan comunicarse correctamente.

Para conectar dispositivos de sonido a través de USB, se utilizan varios cables y conectores que admiten conexiones digitales y analógicas.

Aquí tienes algunos de los cables y conectores USB comunes utilizados en el ámbito del sonido:

Antes de la extensión del USB C también era muy común encontrar dispositivos con conexión mediante cable firewire, actualmente ningún dispositivo se fabrica con este tipo de conexión.

1. Cable USB estándar (USB-A a USB-B o USB-C)

Este es el cable USB más comúnmente utilizado para conectar dispositivos de audio a una computadora o a otros dispositivos compatibles con USB.

Por ejemplo, muchos interfaces de audio utilizan un conector USB-B estándar en el dispositivo y un conector USB-A o USB-C en el otro extremo para conectarlo a la computadora.

2. Cable USB micro o mini

Algunos dispositivos más pequeños, como ciertos controladores MIDI, grabadoras de campo portátiles y micrófonos USB, pueden utilizar cables USB con conectores micro o mini en lugar de los estándar.

3. Conectores USB en dispositivos de audio

Los dispositivos de audio que se conectan a través de USB, como interfaces de audio, micrófonos USB, controladores MIDI USB, etc., suelen tener un conector USB-B, USB-C o USB micro/mini en el dispositivo mismo, dependiendo del diseño y la compatibilidad.

4. Adaptadores USB

En algunos casos, es posible que necesites adaptadores USB para conectar dispositivos con diferentes tipos de conectores USB.

Por ejemplo, si tu computadora solo tiene puertos USB-C pero tu dispositivo de audio tiene un conector USB-B, necesitarás un adaptador adecuado.

Cables y conectores de alimentación utilizados en sonido.

Para conectar dispositivos de sonido a la alimentación eléctrica, se utilizan diferentes cables y conectores dependiendo del tipo de dispositivo y de las normativas de seguridad de tu región.

Aquí tienes algunos ejemplos comunes de cables y conectores de alimentación utilizados en dispositivos de sonido

1. Cable de alimentación IEC C7 o “figura 8”

El cable de alimentación IEC C7 tiene la forma de una figura 8 en uno de sus extremos y se utiliza comúnmente en dispositivos más pequeños como reproductores de CD, grabadoras de cassette, y algunos amplificadores y altavoces activos.

2. Cable de alimentación IEC C13

El cable de alimentación IEC C13 es un cable más robusto que se utiliza en dispositivos más grandes como amplificadores, mezcladores, interfaces de audio y otros equipos de sonido profesional.

Tiene un extremo con un conector IEC C13 que se conecta al dispositivo y el otro extremo con un conector estándar que se enchufa a la toma de corriente.

3. Conector de alimentación DC

Algunos dispositivos de audio portátiles, como ciertos pedales de efectos, grabadoras de campo y controladores MIDI, pueden utilizar un conector de alimentación DC para conectarse a una fuente de alimentación externa o transformador.

Si se estropea o rompe el cable, siempre es recomendable comprar el repuesto original aunque en su lugar también tienes la opción de utilizar un alimentador DC universal.

4. Conectores y cables “especiales”

También existen marcas que fabrican su propio conector y el dispositivo ha de ser conectado con el cable específico de la marca.

Por ejemplo el MagSafe de Apple

Es importante utilizar cables de alimentación adecuados y que cumplan con las normativas de seguridad eléctrica de tu región para evitar riesgos de seguridad. Además, asegúrate de que la potencia suministrada por el cable sea compatible con los requisitos de energía del dispositivo de sonido para un funcionamiento seguro y eficiente.

Estos son solo algunos ejemplos de cables y conectores comunes utilizados en el mundo del sonido. La elección del cable adecuado depende de la aplicación específica y de los dispositivos que estés conectando.

Espero que te haya sido de ayuda el artículo sobre cables y conectores de sonido.

¿Qué te ha parecido el artículo? Comparte tu opinión en el apartado de comentarios.
Explícanos tu experiencia!

Artículos relacionados

16 comentarios en «Cables y conectores de sonido»

  1. Buenas, tengo un piano yamaha p225, me gustaría saber cual es el mejor cable para conectar a una tarjeta scarlett 8i6. Felicidades por la página y gracias de antemano.

    Responder
  2. Hola. Tengo un RCA pegado a una mixer, en el otro extremo tiene conector de tres pines, no de 4. Lo pego a la entrada de la laptop pero no responde. No me sirve entonces para grabar directamente de la mixer al ordenador?

    Responder
    • Hola Diego, sigue la señal de audio para localizar el problema. En primer lugar asegúrate de que salga audio por el rca de la mixer, luego que el cable esté bien y que la entrada del pc esté bien configurada (es posible que no tengas asignada la entrada de audio tanto en el sistema operativo como en el software de grabación)
      Un saludo

      Responder
  3. Hola. A ver si podéis ayudarme. Busco un cable que me permita grabar en el teléfono (entrada TRRS) una salida de audio estéreo (típica mini TRS) .

    GRACIAS!!!

    Responder
  4. Hola gracias por la respuesta.
    Quisiera saber si un par de conectores RCA de audio hembras (rojo y blanco) pueden ser INPUT y/o OUTPUT según sea la necesidad.
    Gracias nuevamente y saludos cordiales.

    Responder
  5. Hola me gustaría saber lo siguiente (ojala me puedan ayudar) si compro un cable de xlr hembra a usb para un micrófono de condensador solucionaría la falta de la phantom power?
    Espero me ayuden
    Gracias 🙂

    Responder
  6. Hola buenas, me gustaria saber que necesito para mi akiyama dj30s. La acabo de comprar de segunda mano y no se nada sobre los cables, altavoces y cosas que necesita. Os agraceria un poco de ayuda. Gracias y saludos.

    Responder
    • Hola Iván, gracias por comentar y disculpa el retraso, he estado liado.
      Me imagino que las entradas y salidas de tu mesa son por RCA. Si me dices lo que quieres conectar y me explicas el uso que le quieres dar a la mesa te hecho una mano. Un saludo

      Responder
  7. Tengo un amplificador Yamaha con in y out para Woofer en la parte posterior y él woofer debe recibir positivo y negativo en cable solo , es decir sin adaptadores . Cómo hacer que me funcione el solfear y qué tipo de cable debo conseguir y dónde. Si no es mucha molestia acompañar la respuesta con una figura del cable . Gracias un abrazo

    Responder
  8. Hola, quisiera me dijeras si en una PA con dos lines de entradas, puedo conectar simultáneamente en una de ellas, entrada XLR y TRS a las vez, y en la otra, al entrada RCA y la mini Jack de 3,5. Gracias anticipadas.

    Responder
